ARS-300B酸雨自动采样器说明书

来源：   作者：   发布时间：2009-11-02 02:25    点击数：217

内容

一、ARS-300B酸雨自动采样器性能

1、概述

   酸雨污染的危害虫及防治是当今世界环境保护的重要项目之一，其中酸雨自动采样器是必不可少的设备。依照国家环境部的技术要求生产的ARS-300B型酸雨自动采样器（下简称采样器）具有湿、干两个收集器，采用V型硅橡胶密封圈确保采样器的密封性能良好；样品桶保存在机箱内部，防止样品蒸发和变质；不锈钢外壳经久耐用，无须维护；保护开关及不间断电源（另配）安全、可靠，即使停电时可以保证万无一失；特别是配备了获得国家发明专利的“红外光电式雨感器”，属非接触型感应器，具有灵敏度高、能耗低、寿命长等独特优点。该采样器曾荣获国家环保部颁发的科技进步奖，并通过了国家环保部北京环境监测仪器质量监督检验中心的检验和认可。是环境监测和科研部门可以信赖的理想设备。

2、采样器的结构和组成

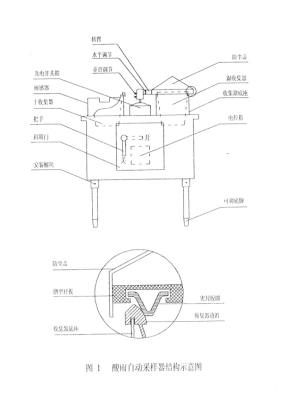

   采样器主要由湿、干收集器；防尘盖；开、关盖机构；雨感器和电器控制箱组成（参见图1）。

3、采样器的主要技术指标

3.1  湿、干收集器本底值         ＜0.01pH

3.2  收集器口径                 300±2mm

3.3  收集器容积                 20L

3.4  雨感器灵敏度               ＜φ0.5mm（雨滴直径）

3.5  感雨时间                   ＜15S（雨强＞0.1mm/H）

3.6 防尘盖开启时间             ＜40S

3.7 停雨后盖返回时间           ＜60S

3.8 防尘盖压力                 ＞2kg

3.9  防尘盖密封间隙             ＜0.1mm（湿收集器）

3.10环境温度                    0～45℃

3.11环境湿度                    ＜98%

3.12电源                        AC220±10%V

50Hz20W或UPS-200W（选配）

3.13体积                        0.9(L)×0.6(W)×1.1(H)m³

3.14重量                        30kg

二、使用方法

1、开箱及通电检查

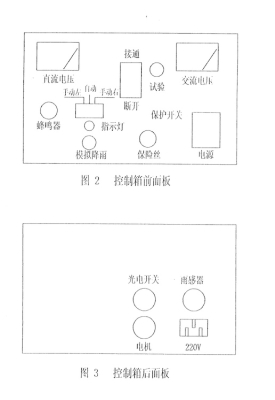

1.1 将机箱门上的把手扳到水平位置，并向外拉开机门，控制箱的面板显露出来（参见图2图3）。

1.2 将控制箱后面的三芯电源线插头与220V市电接通，注意中间头接至大地。将漏电保护开关手柄扳向接通位置，交流电压表指示为220V，再打开电源开关，红灯亮，直流电压表指示应为12V。

2、防尘盖开、关试验

2.1 手动开、关防尘盖试验

如果防尘盖坐落在湿收集器上方）右侧），可将手动、自动三档开关扳至手动右位置，防尘盖会自动升起（约20mm）后向左侧移动并坐落在干收集器上方（左侧），整个过程约1分钟。然后再将开关扳对手动左位置，情况应与上述过程相反，该试验正常。

2.2 模拟降雨开、关防尘盖试验

当防尘盖回到湿收集器上方后，位于模拟降雨按钮上方的LED指示灯应发光，否则稍等片刻，此时按动数次（约三次）模拟降雨按钮，蜂鸣器应发出相应响声，防尘盖应移动到干收集器上方。约2分钟后，防尘盖会自动返回湿收集器上方。当LED灯再次发光时可重复上述过程，以确定手动、自动开、关盖操作正常。

2.3 人工降雨开、关防尘盖试验

    将防尘盖调到湿收集器上方，并将三档开关置于自动位置，当LED灯亮时，取一只医用注射器，吸入几毫升纯水，装上小号针头，向雨感器上方喷射约30秒，蜂鸣器发出响声，表示感应到有降雨发生，防尘盖动作应与2.2过程相同。

以上试验均属正常后，便可投入正式使用。

3、安装须知

采样器安装场地应为平坦坚硬，周围无遮挡物的空旷地带，同时附近应无大型用电设备，如电焊机、大型电机等。将机箱底脚调整平稳，有强台风出现的地区，可用铁线及重物拉紧机箱四周的固定环来增强稳定性。

电源线及插座要注意防水，其中接地线必须保证良好，以免发生触电事故。接通电源后，应按一下保护开关的实验按钮，此时电源应能切断，证明保护有效。再重新将手柄扳至接通位置。

收集器使用前必须用纯水浸泡和清洗，取放时要注意不要碰撞口部边框，以免损坏。同时要注意对正位置并压紧，绝对不可放偏或不到位，否则将会与防尘盖碰撞而造成设备损坏！

电源控制箱内电路板上设有一支八位开关，是用来改变雨感灵敏度。位数越高，灵敏度越低，但可靠性越强。出厂时设置在第二位，一般情况下无需改变。

三、维修和保养

1、 交流220V电压表无指示

检查电源开关，漏电开关和保险丝（1A）是否有损坏。

2、 直流12V电压表无指示

检查电源变压器及集成电路7812是否损坏。

3、 蜂鸣器响声不断

较强的日光斜射到雨感器内部，可改变机箱方位，最好是南北方向摆放。特大暴雨时有水溅放雨感器中的光电窗口或昆虫飞入，如不能排除也可能是插头接触不良。

4、 机械部分噪声过大

每季度给转动部件加润滑油一次。

5、 电机咔咔作响

收集器没有放好，转臂碰到障碍，应及时关闭电源并加以排除。

6、 防尘盖位置偏离收集器上方

由于使用不当，或运输和搬运时磁撞等原因，防尘盖的位置可能会有所改变，使密封效果变差，须重新调整防尘盖的位置。首先将防尘盖转臂后侧与主轴连接的两颗六角螺丝松开，并向上抬起防尘盖与主轴脱离。将手动、自动开关拨到一侧，主轴应有升起、转动、下降及停止过程。再将开关拨到反向一侧，主轴也应有升起、转动、下降及停止过程。反复操作数次均能如上所述，证明开盖机构及控制电器正常。使主轴转向左侧（湿收集器侧），重新将防尘盖放回，并与收集器口对正靠紧后，将固定螺丝拧紧，再重复手动操作直到正常为止。

7、 防尘盖转动到位后不能停止

防尘盖到后停止是由光电开关机箱中的光电开关控制实现的（参见图4）。主轴上固定一金属挡片，当主轴下降时挡片切断光电开关的光路，使电机停转。当主轴及防尘盖下降时遇到阻挡物，如收集器边沿使挡片无法运行到光电开关中间位置。不能切断电机供电，因而主轴及防尘盖到位后继续运转。这时应将收集器重新放正，并用力压下。如果仍未能排除上述故障，则可能是由于主轴与其接触部位摩擦力过大，使之不能下降到正确位置。此时应向有关部位加入润滑油，或者调整与主轴接触的部件如光电开关箱和开盖机构等的位置，使其运动阻力减至最小。如上述故障还未能排除，则应检查光电开关是否正常。当主轴转动时用一金属片插入光电开关中间（注意防止光线直接射向光电开关），主轴应停止转动。再令主思向反方向转动，将金属片插入另一光电开关中间，主轴亦应停止转动。上述情况可表明，光电开关工作正常，重新调整主轴上的固定挡片的位置即可排除上述故障。如光电开关工作不正常，则可能是与其连接的导线或插头接触不良，或者光电开关本身损坏，须加以更换。

8、 手动控制防尘盖不能转动

防尘盖是由110V交流电容电机驱动的。取下控制箱与电机间的三线插座，将万用表调至交流220V电压档，其中红色表笔接插座中间，黑色表笔接插座侧边，将手动控制开关拨到左侧（或右侧）时，万用表指示应约为110V。将黑色表笔移向插座另一侧边，开关亦拨到另一侧，此时表亦应指示约110V，证明电器控制部分工作正常。故障可能发生在插座接触不良或电机损坏，也有可能是开盖机构中的滑轮卡住所致。如万用表测量数值偏差很大或者为零，则可能是控制箱内的光电可控硅无件（DP61K）损坏，须加以更换。

9、暂时不用或冬季到来时应切断电源，并用塑料布等包装起来，对于延长设备使用寿命大有好处。

四、随机附件

1、 说明书                     1本

2、 合格证                     1份

3、 保险丝                     4个

4、 光电可控硅（DP61K）        2个
