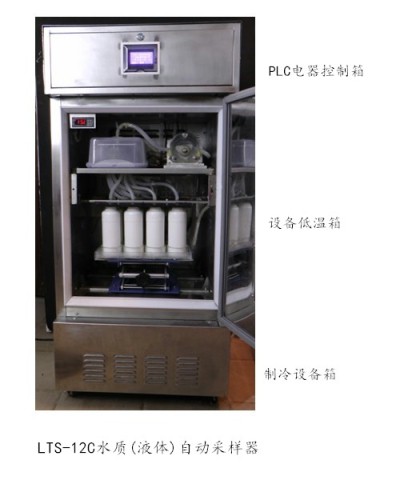

                             LTS-24C 水质(液体)自动采样器

LTS-12C型水质(液体)自动采样器

貭液  (LLLLLLLL水LLLAAA虿 水



1概要

1.1仪器简介

LTS-24C型水质(液体)自动采样器(简称采样器)，中控机采用高可靠性的三菱PLC可编程序逻辑控制器。可按多种时间模式实施采样过程，由蠕动泵提升和输送样品(液体)，再经多路分配装置流入指定的采样瓶，完成自动采集再线样品工作。该采样器符合国家强制性标准 HJ493-2009的规定，并对定时方式和分瓶采样器构件加以改进，同时在样品低温保存基础上，研发了进一步减缓样品质变的密封保存技术，解决了以往样品暴露空气中引发变质缺陷，并获国家实用专利(专利号：ZL 2015 2 0402439.7) 。

该采样器适用于城市水厂和污水处理场，地表水、地下水监测站以及化工，食品等行业生产线，尤其适合监察企业的污水达标排放状况。

1.2设备的主要特点

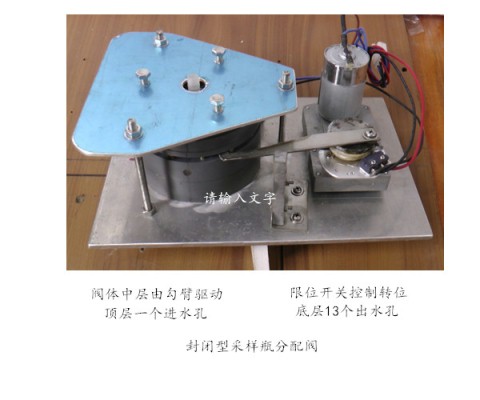

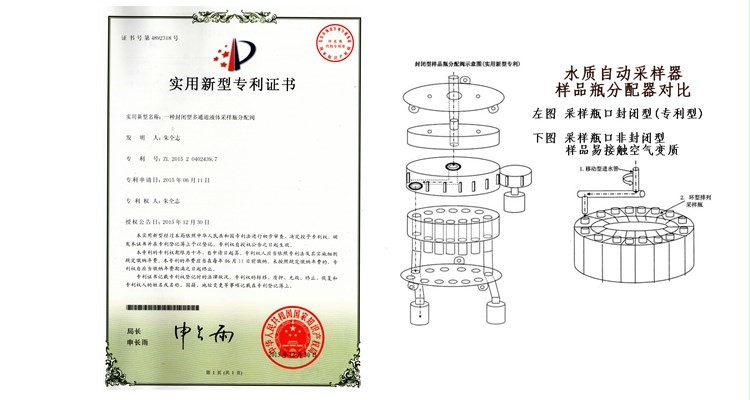

⑴ 采样瓶口敞开造成样品氧化和挥发等不利因数，致使样品发生变质是长期困扰采样技术难点。《一种封闭型多通道液体采样瓶分配阀》专利技术出现，扭转了这种局面。分配阀主体由耐腐蚀聚四氟乙烯或PVC材料制成，具有容易制造、成本低和便于维护等优点。





⑵ 采用大口径泵管的蠕动泵提升水位可达8米以上，且不易产

生堵塞、耐酸碱抗老化性好，国内生产货源充足。由交流同步电机驱动保持流量恒定，采用分体式压盖简化安装泵管过程。

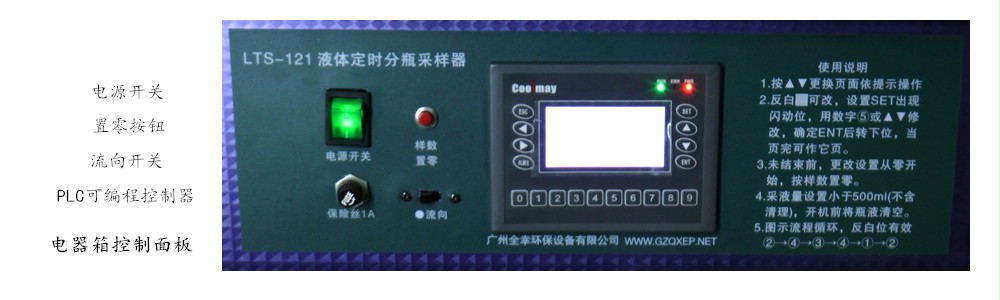

⑶ 采用先进三菱PCL可编程汉字文本一体机，集成高、内存大可开发性强，设置和操作简便直观无须培训。

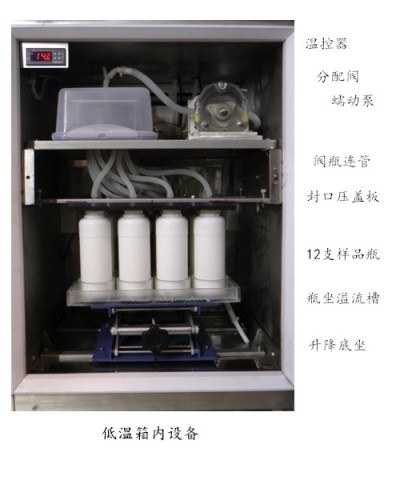

⑷ 可升降采样瓶底坐取放瓶方便，瓶口与硅胶垫压紧确保封闭。样品经分配阀导管进入瓶内，导管只在进样时段开通之后为封闭，样品实现密封保存。采样瓶采用标准型化工容器，无需特制、定购取之易价格低。



⑸ 优质304不锈钢材料机箱坚固耐腐适用室外，5cm发泡隔热层保证低温高效，电子恒温控制精度小于1℃，无氟制冷剂不影响环境，亦可兼作生化培养箱。



⑹ 断电保护功能，仪器在运行状态下断电并重新通电后，仪器能自动恢复原运行状态，断电后仪器参数不丢失。

⑺ 采样管路具有自清洗和空气反吹功能，确保样品不发生混液影响保真度。

1.3 技术指标

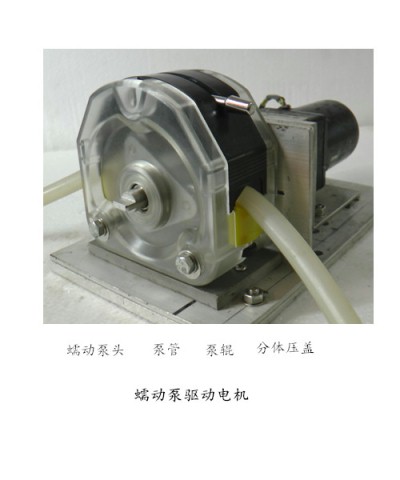

⑴ 高压蠕动泵

材料：不锈钢、高强度塑料、交流同步电机

垂直提升：≥8.2m 、水平输送距离：≥50m

泵管：内径9.5mm、壁厚：2.5mm、型号：36#

流量：10mL/s（与液体和位置有关）、重现精度：±5%

⑵ 多通道封闭型样品瓶分配阀

通道管路：13 条、内孔径：6mm、 密封压力：≥0.1MPa

材料：聚四氟乙烯 或PVC  、酸碱性：2-12pH值

⑶ 采样量：50-500mL(可设置)

⑷ 样品瓶

材料：高纯HDPE(涂氟)  、內置数量：12支

容量：500ml 、 规格：190×70×35mm

⑸ 采样时间方式（自带万年历时钟）

a.固定间隔时间：设定开始和间隔时间连续采样12次

b.任意时间(时：分)：最多可设置12个时间点，连续自动采样

c.星期与时间组合：最多可设置12个时间点，连续自动采样

d.月、日与时间组合：最多可设置12个时间点，连续自动采样

⑹ 比例采样：与流量计配合按一定比例采样(流量计另购)

⑺ 自动清理

采样前先用样液冲洗管路，设置时间1-15分钟，蠕动泵反转利用空气吹冲管路(主要过滤头)时间自定。

⑻ PLC可编程逻辑控制器

    选用三菱公司第二代FX_2N 技术PLC微型控制器，

128×64点阵汉字显示屏、内装控制文本13页，

含RS-232串口、万年钟、报警等软件、及电池保存等

⑼ 样品低温储存箱：采用无氟制冷压缩机，使箱内恒温4±1℃

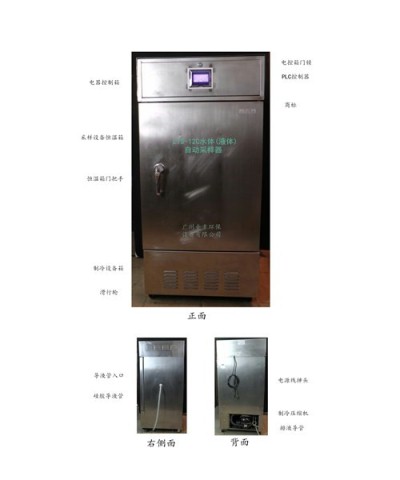

⑽ 机箱

材料：外表304不锈钢 、内胆镜面不锈钢防腐

发泡隔热层：5cm、重量：75kg

体积：60cm（W）×60cm（L）×128cm（H）

溢流管道直排箱外、保护设备不被液体浸蝕

箱底滑轮、机门配锁、防雨防腐、可置室外

⑾ 工作环境：温度1-42℃、湿度<90%

⑿ 电源：交流220±10%V、最大功耗200W、保险丝5A

⒀ 附件：泵管1m内径9.5mm、硅胶管5m内径9.5mm

过滤头1个、三芯电源线5m、采样瓶24支

    说明书1本等、合格证1份
