UF-98M超声波明渠流量计



　

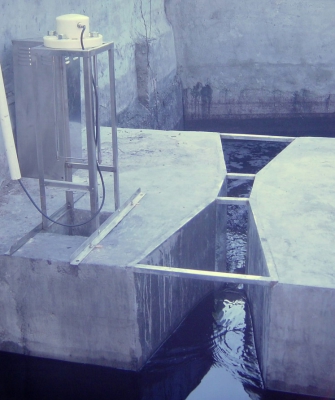

　　明渠（含不满管道）是水体通道常用的构筑，农业、工业和生活等用水量较大的场合广泛地采用。尤其在污水治理工程中处处可见，但是对于明渠中的水体（尤其是污水）自动计量设备长期以来没有解决，其原因是污水对设备损害十分严重，不可能有较长的使用期。超声波流量（液位）计采用非接触法计量的新理念，摆脱了以往设备存在的缺陷。根据水力学理论：“水体流经一定形状的堰或槽时，其流量与堰或槽中的水位存在一定的函数关系”。因此在明渠中安装标准的堰或槽后，利用超声波对水面产生反射的原理就可以测理出其水位值，进而按数学公式转换出其流量、流速和累积流量等参数。

　　超声波明渠流量（液位）计是由超声波发射、接收探头及显示器（二次表）两部分组成。探头由高频率、窄波束的优质压电陶瓷和进口专用集成电路组成。采用标准杆补偿温度对声速的影响，因而在精度和稳定性方面取得了理想效果。显示器是以进口单片机（80C51系列）为核心，其时钟频率为12MHz。运用“看门狗”技术和UPS电源，有效抑制电源和雷电干扰。备有打印机和RS232串行接口，可以自动打印和远程传送数据。如用户需要，还可以增加4-20MA转换及限控开关等功能。配套软件丰富，支持各种规格三角堰、巴歇尔槽、PB槽等。

2.　技术指标

2.1　性能参数

　（1）流量范围：0.06-1500m³/h

　（2）流量综合误差：＜±2.5%

　（3）液位范围：0-1300mm

　（4）液位误差：≤±2mm

  （5）累计流量范围：0-999999m³

　（6）超声波频率：100-200KHz

  （7）超声波发射角：≤±3.5°

　（8）超声波盲区：≤350mm

　（9）超声波最小反射面：≤3×50m²

 （10）标准杆长度：365±2mm

 （11）回波采样频率：4Hz

 （12）数据显示周期：4S

（13）循环显示周期：20S

（14）打印周期：1小时、24小时（黙认）

（15）RS232串口波特率：9600b/s

（16）电缆线长度：50M

（17）数据保存时间：1个月

（18）UPS供电时间：＞10小时

（19）电源功耗：220V±10%　10W（不含打印机）

（20）工作环境：温度　0-45℃

　　　　　　　　湿度　＜90%

（21）堰、槽液位高度：≤500mm（可按用户要求）

（22）体积和重量
